前面已經為大家介紹了 GB一9B型電子管毫伏表的使用方法，原理構造，如下，正航儀器為您介紹在平常的使用過程中，可能出現的一些問題，以及如何檢修：
一、輸入信號沒有指示，可能原因：
①沒有高壓；
‚某一級電子管不工作；
③、電路有脫焊或假焊；
④個別零件或開路損壞。如有個別量程沒有指示．一般故障出自開關電路。通常是開關接不良，可清潔開關，或用鑷子小心調整彈片。
二、儀表指示不穩定，或表針抖動，可能原因：地線接觸不良；
1、電子管管膽接觸不良；
2、升關接觸不良；
3、個別零件或?qū)Ь�接觸不良；
4、電路之間發生間歇性相碰短路
5、濾波電路或去鍋電路的電容漏電或失效
6、C19、R36、R37有漏電、接觸不良或損壞
7、陰極旁路電容C5或C7失效。
三、儀表指示值普遍偏低，可能原因：
①電壓不足；
②電子管衰老；
③個別元件變質，例如某一級電子管工作狀態失常。
四、換擋不準，即多數量程指示準確，個別量程指示不準確。故障可能是儀器末鉸準的緣故，可參照下面的鉸準方法加以調整即可。
五、噪音過大。其現象是當量程開關放在靈敏度最高檔(即10mv擋)時，輸入接線柱雖已短路，但電表指針仍有輕微擺動，有時甚至有較大幅度的間歇性擺動
①儀表地線未接好；
②G2(6J1)電子管性能變劣或該級電子管陰極旁路電容(‘7失效；
②線路板受潮而漏電，或因電解電容器漏出電解液導致使線路板漏電。
六、表頭調不到零點�？赡茉颍�
1、6H2電子管衰老損壞；
2、線路板漏電；
3、檢波電路失效；
4、零點調整電位器W2接觸不良或d
5、R38燒斷或脫焊，
6、整流管G3輸出不穩定或G3老化
7、G1衰老或CJ20漏電。
七、所有擋位或某幾擋位表針不歸零
1、分壓電阻或轉換開關所路；
2、Gl柵極開路，管座或接地點接
3、放大器自激。
八、誤差大，讀數不準
1、表頭零點不準；
2、量程轉換開關接觸不良或分壓電阻變6
3、輸入信號電壓波形失真大；
4、放大管衰老，跨導降低；
5、放大管工作不正常，陰極反饋電阻變值
6、增益電位器Wl移位、接觸不良或損壞
7、放大管簾柵極電容嚴重漏電、損壞或脫焊
8、整流管G3效率降低或電源電壓太低；
9、高頻段不準，可能是補償電感短路；
10、表頭靈敏度降低，或有軸承摩擦現象。
九、指示燈不亮，無交流電壓�？赡茉颍�
1、熔斷絲斷；
2、電源線斷，
3、電源變壓器初級有斷線，將電源開關置接通位置。

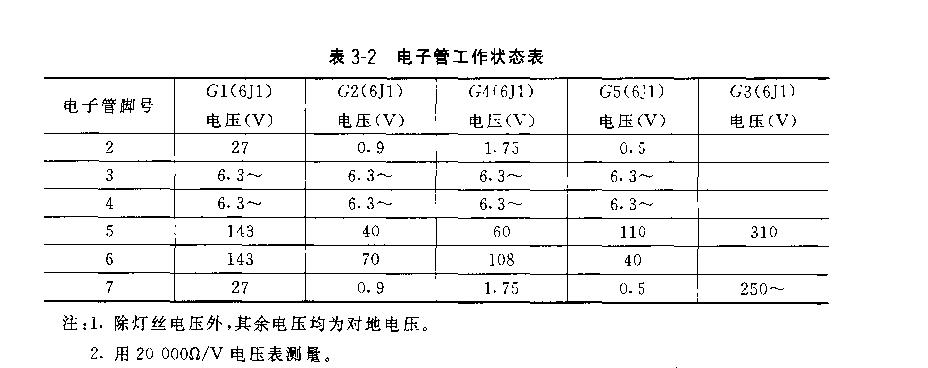

表3—2列出本儀器各級電于管的工作狀態，供維修時參考，但由于電子管特性的不均勻性和電路元件數值的變動和誤差，具體情況可能有些出入。
儀器在出廠時已經過標定校準。如果使用時間較氏，或者經過較大規模的修理換F電子管等，可按下述方法進行校準。
(1)依據使用方法說明，調整零點。
(2)將量程開關扳在1V擋，輸入50Hz或lkHz的正統信號標準電壓lV(這個信號電壓的誤差要求不大于土1％)，調整電位器u/1(在機內、價格底有空圓孔或在銘牌后面)，使表針指示1V。校準后，要用油漆對W1點封。
(3)在有條件的地方，可以再對10mv至300v分擋進行檢查。如其中某擋指示不準，可能是由于開關接觸不良或測量電阻接觸不良造成，也可能測量電阻變值，可以更換或調整其阻值(如采用并聯法)。但是，測旦電阻在一般情況下是很穩定和可靠的，應慎重進行。是在出廠時用作校正高頻響應的，在一般情況下，不可變動。如果調換新的6Z4電子管，必須對新的6Z4電十管進行老化處理42小時以后，方可進行校準。http://www.gtiwv.com
