為使自磨機的粉碎能力較強、生產效率較高，自磨機內裝載礦石量須有一理想恒。裝量過多或過少都影響磨機的粉碎能力，為此采用電磁振動給料機供料來實現裝料量的連續調節。有下列幾種參量反應了磨機內礦石裝載量的情況：
1．拖動自磨機電動機的功率隨裝載量的多少而變化。
2．礦石在磨機內接擊磨機內壁發出一定頻率范圍的噪音，據試驗為1000-4000赫芝的音強。

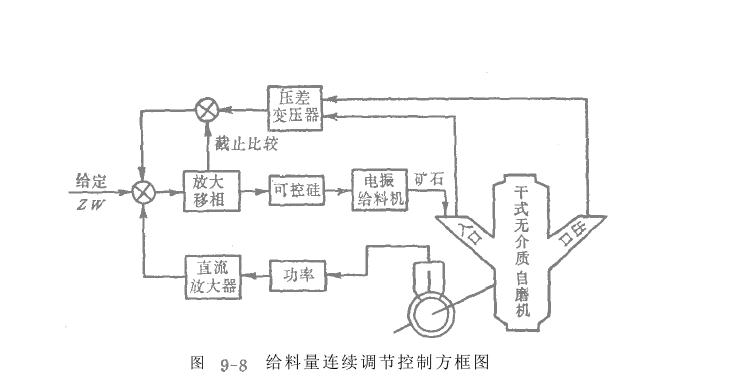

3．磨機進出口兩端壓力差也能反應其裝礦量：恒定時，磨機內礦石少，其風損小，呈現的壓差大裝礦量之間基本呈線性關系。通過參量變化以連續自動調節給科量的控制方框圖如圖9—8所示。電磁振動給科機的給礦量由電位器給定，當磨機電動機 http://www.gtiwv.com

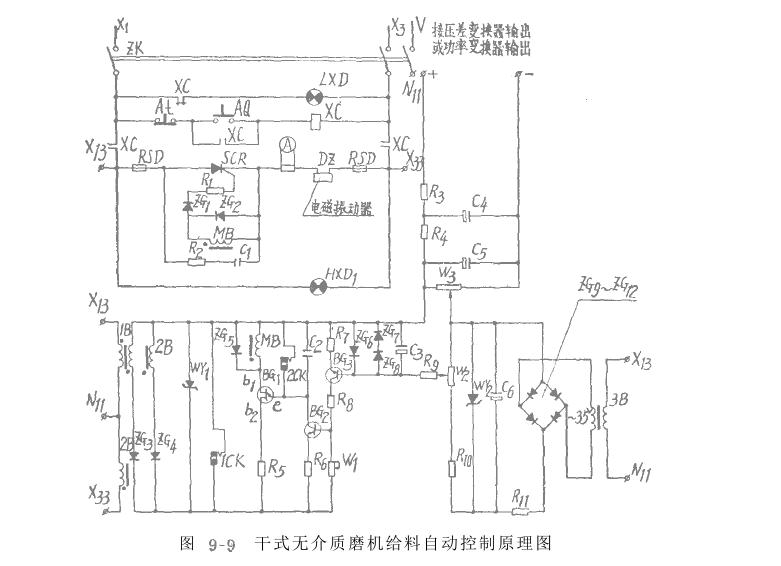

的功率由于磨機內裝礦量過多或過少而偏離給定時，功率訊號隨之變化，使脈沖移相角前移或后移，以此來控制可控硅的控制角，使電振給科機給礦量增加或減少，位磨機內的裝礦量維持在給定恒附近。其電氣原理圖如圖9—9所示。電磁振動給料機由單相半波可控硅整流器供電，其觸發回路是采用單結晶體管移相原理。
放大三極管5Z3的基極由給定電位器擴，功率變送器和截止比較環節控制。功率變送器為三相不平衡系統的功率測量，按兩瓦特表法測量磨機的三相功率，作為負反饋信號，它有兩個獨立的測功單元，其輸出為串聯相加。在正常情況下功率變送器輸出電壓低于比較環節的電壓；只有當磨機內的裝礦量超過許可值時，其輸出電壓大于比較環節電壓時，位放大三極管BG3封鎖，從而中止了脈沖的發生，封鎖可控硅，停止向磨機加料。
