低壓汞燈牛的發(fā)光物質(zhì)一汞，在過去是以液態(tài)汞的形式充入燈內(nèi)的，由于燈的生產(chǎn)量大，所以汞的用量也很大，放在制訂中汞的污染是個(gè)嚴(yán)重問題，汞污染對(duì)工人健康造成很大威脅。
另外用液汞對(duì)充入燈內(nèi)的汞量難以準(zhǔn)確控制，常使燈內(nèi)汞壓強(qiáng)偏離理想汞壓強(qiáng)，而一般生產(chǎn)上充汞量部比理論值大使光效下降，這不僅對(duì)燈質(zhì)量有影響，而且對(duì)用戶會(huì)造成汞的污染。因此國內(nèi)外均在探索使用定量汞釋放B來制造低壓汞燈；國外，意大利賽斯公司在這方面較為先進(jìn)；我國也i研制出欽汞合金(帶有非蒸散性格鋁比消氣刑)壓結(jié)帶，用宋代替液汞，目前在我國一些燈泡廠推廣試用，反應(yīng)良好。

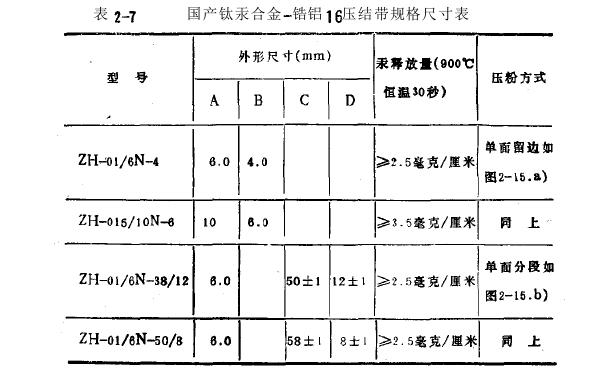

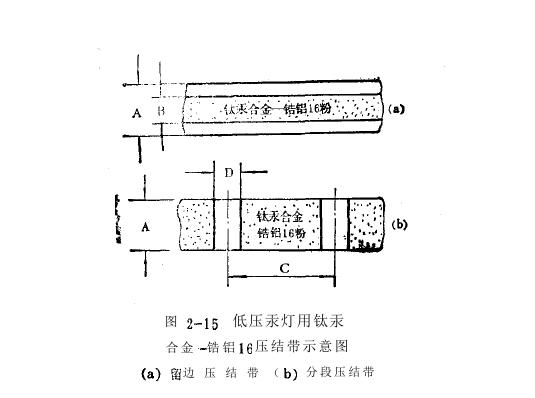

鉆汞合金壓結(jié)帶是用欽粉和汞按一定比例裝入反應(yīng)釜牛，在高溫高壓條件T合成的，其主要成分是Tt nHD這種欽汞合金中汞的重量占額定成分的58％。將這種欽汞合金粉連同桔鋁16粉一起聞軋機(jī)壓結(jié)在鎳帶(或鍍鎳鐵帶)上，便成為欽汞合金——桔鋁16壓結(jié)帶；鋁鋁16也是一種合金，含鋁16％，桔84％重量比)，是一種非蒸散型的消氣劑，對(duì)H：h O、N：、C0均能吸收，它在常溫下這種消氣劑很穩(wěn)定，澈活溫度在700、900℃，吸氣范圍在350、1200℃，我國i能大量生產(chǎn)。為裝架點(diǎn)焊方便起見，壓結(jié)帶做成單而分段式和單而留邊式兩種結(jié)構(gòu)形式，如圖2—15A表2—7所示。這種壓結(jié)帶的研制成功，給刺燈業(yè)帶來很大方便。在點(diǎn)焊時(shí)不會(huì)使欽汞合金受熱分解釋放出汞米。

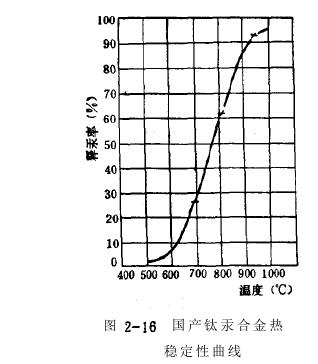

鉆汞合金在低溫時(shí)(低于500℃時(shí))熱穩(wěn)定性很好，如目240所示，在低于500℃時(shí)汞不會(huì)明B的釋放出汞來，這樣在剪切、成形、焊支架等工序中就不會(huì)釋放汞，使整個(gè)加工工序變?yōu)闊o汞操作，這對(duì)整個(gè)車間含汞量會(huì)大大降低，對(duì)工人身體理康有利。從固2—16中看出當(dāng)溫度超過600℃，欽汞合金牛的汞釋放量明B增加，并且隨溫度的升高而急劇增tR，6000℃時(shí)合金十別％N汞610分鐘內(nèi)會(huì)釋放出來。汞的釋放是熱分解引起的，而不是還原反應(yīng)引起的。
因此汞的釋放量月與合金的加熱溫度與在該溫度下停留的時(shí)間有關(guān)，控制好對(duì)合金困的烤頻溫度和加熱時(shí)間就能準(zhǔn)確地得到汞量。當(dāng)壓結(jié)帶加熱到850。950℃時(shí)欽汞合金釋放了汞后，在殘目的粉末層上形成了多孔結(jié)構(gòu)，為激活后的鋁鋁16，吸氣提供了有利的吸氣條件。因此在燈工作期間桔鋁166氣劑對(duì)殘余氣體的吸收部是很有效的，這對(duì)減少燈管早期發(fā)3延長燈的壽命是很有利的。
在生產(chǎn)中先將欽汞合金一結(jié)鋁1旺結(jié)帶按一定長度剪斷，將壓粉的一而朝外，圍成環(huán)形，裝于有孔芯拄的壓扁處，用點(diǎn)焊機(jī)把欽汞合金環(huán)固定于一很導(dǎo)聳上使壓結(jié)帶與陰極保持一定距離，以保證陰極分解澈活時(shí)不至于因陰極溫度較高，而使欽汞合金提前釋放汞。由于芯拉壓扁處離燈管封n處也比較遠(yuǎn)，這樣欽汞合金環(huán)也不至于因封n溫度過高而提前釋放汞。
烤汞是在燈管排完氣后進(jìn)行的，用高頻感應(yīng)加熱B，對(duì)裝有欽汞合金一鋁鋁16壓結(jié)環(huán)的一端烘烤使鉆汞合金環(huán)釋放出所需量的汞量并激活結(jié)鋁L 6消氣劑。一殷理想的激活條件是·烤頻溫度在胚950℃之間，時(shí)間30秒。實(shí)際上也可采用較高的溫度1000℃)澈活而時(shí)間較短，或者采用較低的溫度不低于600℃激活而加熱時(shí)間較長。
綜合以上所述，用鉆汞合金一鋁鋁30壓結(jié)帶來代替液汞，有以下幾個(gè)優(yōu)點(diǎn)：
①低壓汞燈內(nèi)的所需充汞量4以控制，而且每支燈的充汞量一致b4B好。聞欽汞合金的汞量約為充液汞的10％左右，這對(duì)減少用戶汞污染很有利。
②在低壓汞燈生產(chǎn)過程牛，采用欽汞合金消除了汞污染。由十欽汞合金在剪切、成形、點(diǎn)焊、破克去氣等I序牛不會(huì)釋放出汞，從而消除了汞污染，目此對(duì)生產(chǎn)工人候康有利。例如北京燈泡廠在]975年用液汞生產(chǎn)低壓汞螢光燈時(shí)，工人身體內(nèi)的含汞量(用每升尿中的汞重量表示)在受檢的U7A當(dāng)中，就有22A超過標(biāo)準(zhǔn)(以尿汞順克／4為標(biāo)以占受檢人數(shù)的u％。自r6u凹年用鉆汞合金代替液汞后，對(duì)150人進(jìn)行尿汞檢查，沒有一人身體內(nèi)含汞量過標(biāo)準(zhǔn)這個(gè)例子充分說明了用欽汞合金消除汞污染的優(yōu)點(diǎn)—
ƒ由十燈內(nèi)裝有錯(cuò)鋁t6F蒸散型消氣劑，在燈工作期間有明B的消氣作用，使燈的真空度一直很穩(wěn)定，使燈的壽命延長。
④使用欽汞合金制得的燈比用液汞的燈好啟動(dòng)，一般啟動(dòng)電壓可降低20伏左右。這4能與引入格鋁1G消氣刑聞欽汞合金——鋁鋁液汞后，使燈早期黃因和發(fā)—P減少光衰減慢。而丑電弧在燈內(nèi)打轉(zhuǎn)的現(xiàn)象減少了。這也同采用了消氣劑，使燈內(nèi)有害氣體的分壓強(qiáng)減少，提高了燈的真空度有關(guān)。
鉆汞合金鋁的研制成功是我國冶金戰(zhàn)線上的一項(xiàng)重大科研成果，對(duì)我國電真空工業(yè)影響很大，使很多電真空器件、離子件的質(zhì)量得到了提高。http://www.gtiwv.com
相關(guān)信息
粵公網(wǎng)安備 44190002002768號(hào)
