噴灌機性能試驗?zāi)康?/SPAN>
通過全面的性能試驗，考核灌機樣機是否達到設計指標。
技術參數測定
試驗前應對試驗樣機作全面檢查調整，使之具備良好的技術狀態。按表2 所列項目對主要技術參數進行測定，結果記入表2。
水力性能測定一般要求
1 水力性能試驗應在灌機額定工況下進行。灌機的入機流量、入機壓力和末端壓力偏差均應控制在±5%范圍內。
2 試驗過程中平均風速應不超過 1.5m/s，最大風速應不超過3.0m/s，風向變化不大于20°，氣溫應在4~30℃范圍內，或者限制在供需雙方協商確定的范圍內。
3 用于收集噴頭噴灑雨量的雨量筒應符合 GB 5670.3 中第6.2.1 條的規定。
4 試驗中的有關試驗條件按表 3 所列項目進行測定，結果記入表7。
噴灑均勻度測試
1 雨量筒應在與灌機運行軌跡垂直方向上，直線布置兩排或多排，同排雨量筒間距應相等。當噴頭間距不大于5m 時，雨量筒間距應不大于3m；噴頭間距大于5m 時，雨量筒間距應不大于5m。對于噴頭等距布置的灌機，雨量筒間距應與噴頭間距非互為整倍數（雨量筒平面布置見圖1、圖2）。每排雨量筒布置數量應不少于80 個，雨量筒可以避開輪轍放置。雨量筒的布置應記入表4。

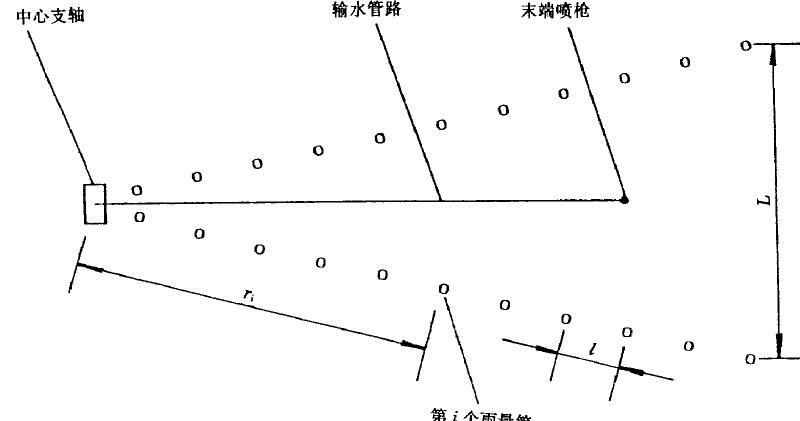

圖1 測試圓形灌機噴灑均勻度雨量筒布置示意圖
○—雨量筒放置位置；I—同排雨量筒間距，m；L—相鄰雨量筒排最外端雨量筒距離，L≤50m；ri—第i 個雨量筒至中心支軸距離

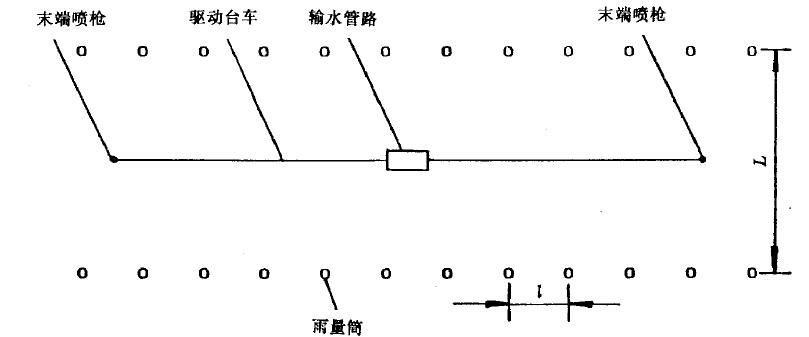

圖2 測試平移灌機噴灑均勻度雨量筒布置示意圖
○—雨量筒放置位置；I—同排雨量筒間距，m；L—相鄰雨量筒排間距，L≤50m；
2 雨量筒的安放，應使其接受雨滴時不被作物莖、葉等妨礙。雨量筒口沿應保持水平，至少低于灌機噴頭噴嘴高度1m。
3 風向、風速儀的測試位置應距試驗場地邊緣不大于 200m、高度不低于2m。該位置應能表征試驗場地風的狀況。
4 風速和相對雨量筒排方向的風向，在試驗過程中，應每隔不到 15min 測量一次，記入表3。
由此統計風速平均值、最大值及風向變化范圍，并記入表7。
5 如果試驗田地面不是水平的，則應沿每排雨量筒繪制出地面高度輪廓圖。
6 調節百分率計時器控制灌機連續或間歇運行，其中間歇運行應使平均噴灑水深不小于15mm。
7 當灌機通過雨量筒排時，其中某一雨量筒受水完全結束后，應盡快測量該雨量筒內的受水量，換算為噴灌水深，記入表4。同時，對某一雨量筒排每隔一個雨量筒測量其受水時間，記入表4。
8 數據分析時，由于雨量筒泄漏、傾斜或其他異常原因所導致的異常數據，可以剔除。被剔除的異常數據應不超過總測量數據的3%，否則應重新試驗。所有異常數據的數量及其導致原因應記入表4。
9 灌機長度以外或灌機末端噴槍射程的75%以外的雨量筒數據，可以在數據分析時剔除。噴槍射程按GB 5670.3 中第4.2 條和第7.1.3 條的規定。
10 支軸灌機
a．雨量筒應從中心支軸處沿徑向往外延伸布置，相鄰兩個雨量筒排最外端的雨量筒之間距離應不大于50m（見圖1）。
b．如果供需雙方協商同意，數據分析時，在靠近中心支軸灌機10%總長度的雨量筒，可以被剔除。

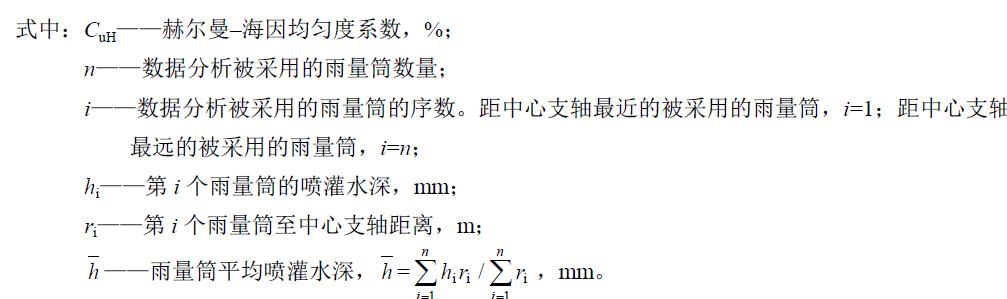

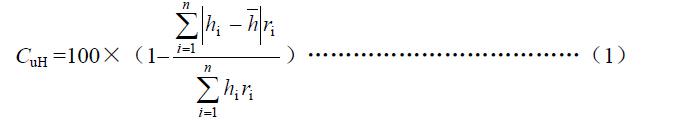

c．噴灑均勻度系數用赫爾曼–海恩（Heer mann–Hein）均勻度系數表示，按式（1）計算：
11 平移灌機
a．雨量筒沿與灌機輸水管路平行的直線布置。每排雨量筒布置應超過灌機的有效長度。雨量筒排距應不大于50m。灌機供水渠、主驅動臺車等運行路面不能種植作物的地域，不放置雨量筒（見圖2）。

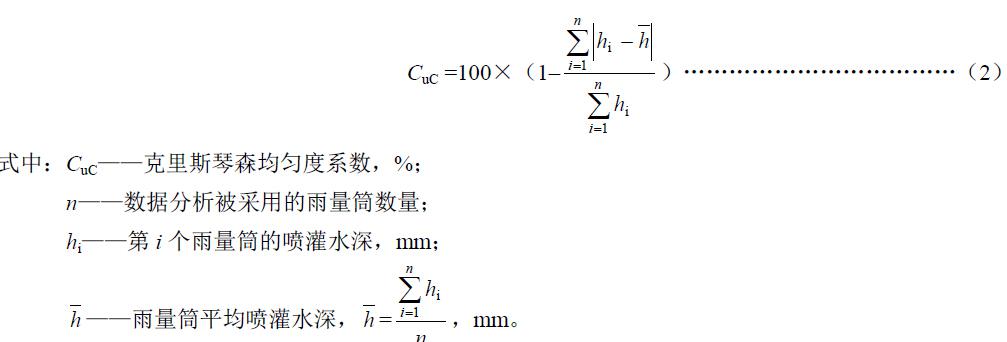

b．噴灑均勻度系數用克里斯琴森（J.E.Christiansen）均勻度系數表示，按式（2）計算：
12 噴灑均勻度系數
a．根據式（1）或式（2）及表4 某排雨量筒被采用的數據，分別計算各雨量筒排的均勻度系數。
b．根據式（1）或式（2）及表4 所有各排雨量筒被采用的數據，計算綜合噴灑均勻度系數。該系數為灌機噴灑均勻度系數。
c．所有計算結果記入表7。
13 噴灌水深分布圖根據表4 數據，繪制每排雨量筒對應于至灌機入水口處距離的噴灌水深分布圖。
噴灌強度
1 根據表 4 的有關數據，計算出相應的各雨量筒處的點噴灌強度。按式（3）計算，計算結果均記入表4。
2 數據分析時，采用本標準第 5.3.2.7 條中被測受水時間的雨量筒的數據，第5.3.2 條中已被剔除的雨量筒數據不采用。
3 圓形灌機
a．根據表4 的有關數據，建立噴灌強度p 與至中心支軸距離r 的線性回歸方程。

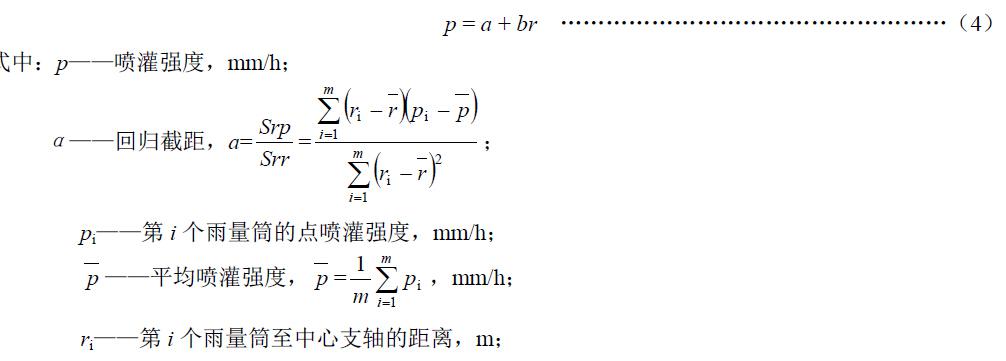

b．線性回歸方程：
d．最大噴灌強度pmax 值為支軸灌機噴灌強度參數，記入表7。
4 平移灌機
a．根據表4 的有關數據計算平均噴灌強度，按式（6）計算：
式中： p ——平均噴灌強度，mm/h；
m——數據分析被采用的雨量筒數量；
i——數據分析被采用的雨量筒序數，若灌機某端最外側被采用的雨量筒，i=1；則另一端最外側被采用的雨量筒，i=m；
pi——第i 個雨量筒的點噴灌強度，mm/h。
b．平均噴灌強度p 為平移灌機噴灌強度參數，記入表7。
5 噴灌強度分布圖
根據第5.3.3.3 條或第5.3.3.4 條及表4 有關數據，繪制對應于至灌機入水口處距離的噴灌強度分布圖。
雨滴直徑
a．采用濾紙法測定灌機雨滴直徑。使用專用色粉濾紙，其表面涂有由曙光紅和滑石粉按1∶10 比例混合而成的色粉。濾紙應質地均勻一致。圓形濾紙直徑應不小于150mm。
b．在灌機的每跨處取樣測定雨滴直徑一次。取樣時，將色粉濾紙平放在一個帶有抽拉蓋板的盒內，該盒應足夠大以不使波紙折皺，盒深10~20mm。在至某噴頭距離約為該噴頭射程三分之二范圍處，迅速抽開蓋板，有雨滴落入后，盡快關閉蓋板。然后測量雨滴落在濾紙上干后的印痕直徑。只將最大和最小印痕直徑記入表5。
c．每次濾紙取樣的落雨滴應不少于5 個，否則應在灌機同一部位重新取樣。
d．雨滴直徑按式（7）計算：
D——色粉濾紙雨滴印痕直徑，mm；
a——計算系數，該系數根據色粉濾紙專門測定；
b——計算指數，該指數根據色粉濾紙專門測定。
計算出每次取樣的最大和最小雨滴直徑，并記入表5。
e．由表5 查出最大和最小雨滴直徑，作為灌機的最大、最小雨滴，并記入表7。
灌機噴幅
a．圓形灌機有效半徑為整機長度與末端噴槍射程的75%之和。將測定的支軸灌機有效半徑結果記入表7。
b．平移灌機有效長度為整機長度與末端噴槍射程的75%之和。將測定的平移灌機有效長度結果記入表7。
一次噴灌水深
a．利用第5.3.2 條布置的某一雨量筒排，按照第5.3.2.7 條規定測量每個雨量筒受水量，并換算為噴灌水深。
b．將灌機百分率計時器調至百分率100%運行，通過雨量筒排，測定各雨量筒噴灌水深，記入表6。
c．將灌機百分率計時器調至百分率最小值運行，通過雨量筒排，測定各雨量筒噴灌水深，記入表6。
d．按照第5.3.2 條規定的灌機噴灌水深計算公式和數據分析方法，利用表6 中被采用的數據，分別計算灌機最小平均噴灌水深和最大平均噴灌水深，計算結果記入表7。
