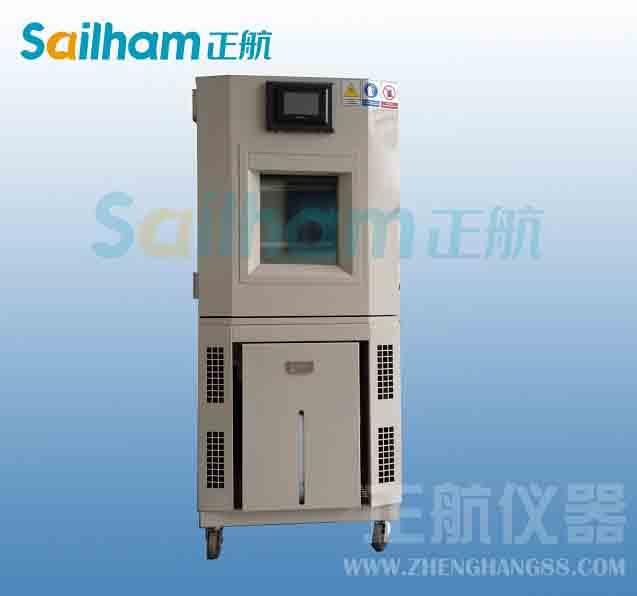

電容筆檢測設備高低溫柜
安裝前的準備工作
1)按制冷裝置布置及安裝的•原則，選擇好制冷裝置安裝的地點。
2)配備必要的工種、人員，使安裝工作有組織有計劃地進行。
3)準備好全部設備及所需的各種技術資料，編制施工安裝計劃，并與電氣安裝及冷卻 水管系統的安裝相配合，以保證及時供電供水，縮短施工周期。
4)有關人員要熟悉安裝圖樣，了解機器設備的構造、性能及技術要求，明確安裝工作 任務，以利安裝工作的順利進行。
5)按照設計圖樣及產品出廠說明書，檢査設備和附件是否齊全，產品質量、規格型號 是否符合訂貨要求。
6)按圖樣要求，審查設備基礎的位置、尺寸和土建預埋件及孔洞是否符合設計要求。
7)準備好安裝工具、起重設備和各種必要的配件材料等。
電容筆檢測設備高低溫柜保護系統
☆、風機過熱保護
☆、整體設備欠相/逆相保護
☆、制冷系統過載保護
☆、制冷系統超壓保護
☆、整體設備定時
☆、水泵過熱，過流保護
☆、其它還有漏電、缺水、運行指示，故障報警后自動停機等保護。
電容筆檢測設備高低溫柜執行標準
☆、GB10592－93 高低溫柜技術條件
☆、GB2423.1－2001試驗A 低溫試驗方法
☆、GB2423.2－2001試驗B 高溫試驗方法
電容筆檢測設備高低溫柜技術指標：
☆、溫度范圍：-20℃～150℃、-40℃～150℃、-60℃～150℃、-70℃～150℃
☆、溫度均勻度：≤±2℃ （空載時）
☆、溫度波動度：±0.5℃ （空載時）
☆、溫度偏差:≤±2℃
☆、降溫速率：0.7～1.2℃/min
☆、升溫速度：1.0～3.0℃/min
☆、時間設定范圍：0～999 小時
☆、噪音：＜65dB
電容筆檢測設備高低溫柜結構簡介：
☆、內膽采用進口不銹鋼（SUS304）鏡面板。
☆、保溫材質:高密度玻璃纖維棉.保溫厚度為100mm
☆、溫濕度循環系統:采用特制空調型低噪音長軸風扇電機，耐高低溫之不銹鋼多翼式葉輪,以達強度對流 垂直擴散循環。
☆、門與箱體之間采用雙層耐高溫之高張性密封條以確保測試區的密閉
☆、采用無反作用門把手，操作更容易
☆、電容筆檢測設備高低溫柜底部采用高品質可固定式PU活動輪.
☆、觀察窗采用多層中空鋼化玻璃,內側膠合片式導電膜加熱除霜（清楚觀察試驗過程）
☆、測試孔（機器左側）可外接測試電源線或信號線使用（孔徑或孔數須增加需指示）
☆、外膽均采用優質（t=1mm）A3鋼板數控機床加工成型，外殼表面進行噴塑處理，更顯光潔、美觀。
電容筆檢測設備高低溫柜加熱系統
☆、采用遠紅外鎳合金高速加溫（2KW×2）電加熱器
☆、高溫完全獨立系統，不影響低溫試驗、高溫試驗及交變濕熱
☆、溫濕度控制輸出功率均由微電腦演算，以達高精度及高效率之用電效益
電容筆檢測設備高低溫柜制冷系統控制
☆、壓縮機：全封閉法國泰康1.5HP×2×1組
☆、制冷方式：復疊式制冷
☆、冷凝方式：強制風冷冷卻
☆、制冷劑：R404A、R23（環保型）
☆、系統管路均作通氣加壓48H撿漏測試.
☆、內螺旋式冷媒銅管
☆、斜率式蒸發器
☆、干燥過濾器、冷媒流量視窗、修理閥、油分離器、電磁閥、貯液筒均采用進口原裝件
☆、除濕系統： 采用蒸發器盤管露點溫度層流接觸除濕方式
☆、降溫時啟動R404A 、R23，除濕時只啟動R404A（節能降耗）
☆、加溫、降溫系統完全獨立
電容筆檢測設備高低溫柜電路控制系統
☆、精度：0.1℃（顯示范圍）
☆、解析度：±0.1℃；
☆、感溫傳感器：PT100鉑金電阻測溫體；
☆、控制方式：熱平衡調溫調濕方式；所有電器均采用（施耐德）系列產品
☆、溫度控制采用P . I . D＋S.S.R系統同頻道協調控制
☆、具有自動演算的功能，可將溫度變化條件立即修正，使溫濕度控制更為準確穩定
☆、控制器操作界面設中英文可供選擇，實時運轉曲線圖可由屏幕顯示
☆、具有RS-232或RS-485遠程通訊界面，可在電腦上設計程式，查看試驗過程并執行自動開關機等功能
☆、控制器具有熒屏自動屏保功能，在長時間運行狀態下更好的保護液晶屏（使其壽命更長久）
☆、本試驗箱回風口具有自動除霜裝置
☆、進口數顯觸摸按鍵，PID微電腦SSR溫度控制器（日本RKC儀表）；
